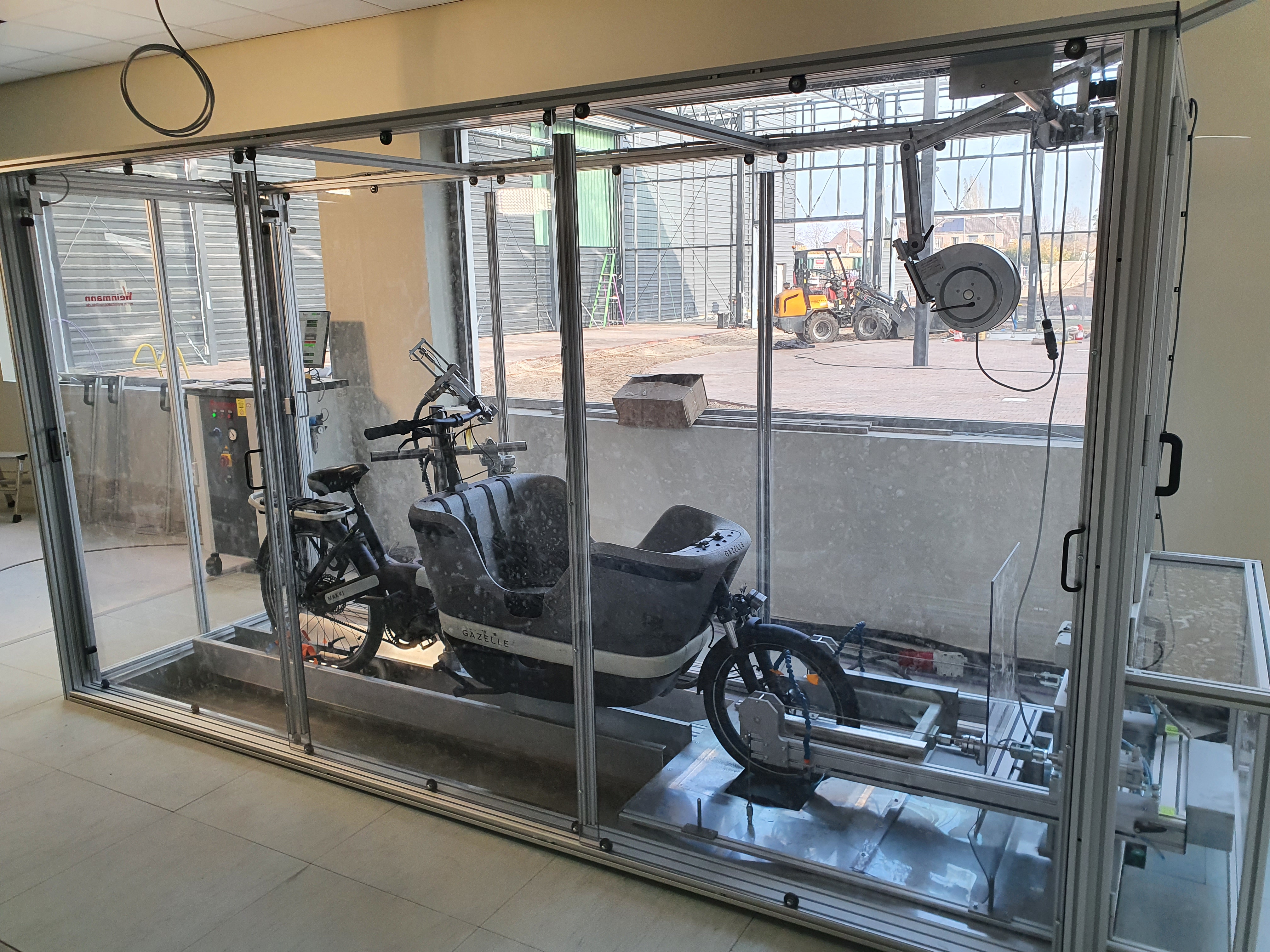

Zweitrommel Prüfstand zum Einbau in eine Bodengrube.
Lieferung erfolgt mit CE Konformitätserklärung und CE Kennzeichnung.

Das Einbringen des Prüflings- und der Zutritt zum Prüfstand kann bequem über eine der vier Schiebetüren an der Seite der Schutzeinhausung bzw. von vorne über das Sektionaltor erfolgen.
Jede Tür ist mit einer Sicherheitsüberwachung ausgestattet, die bei Betrieb der Prüfung die Zugangstüren verriegelt hält bis der Prüfstand wieder in den sicheren Zustand gesteuert wird.
Der Prüfstand kann im sicheren Zustand gefahrlos betreten werden.
Durch den Weinmann Verstellfußboden ist keine Gefahr für den Prüfer beim Rüsten des Prüfstands gegeben. Jede Trommel kann individuell elektrisch verstellt und somit auf die Spurlänge des Prüflings eingerichtet werden.
Die Trommeln können mit unterschiedlichen Norm- Hindernissen bestückt werden.
Inklusive elektrischem Tretkurbelantrieb.

Technische Daten:
Spannungsversorgung: 400 V Drehstrom Vorsicherung 32 A über RCD 300 mA
Benötigte Bodengrube: 5,6m x 3,3m x 1,0m Tiefe
Abmessungen Prüfstand: 4,0m x 1,7m x 3,0m Höhe
Abmessungen Schutzeinhausung: 4,2m x 2,0m x 2,20m Höhe ab Laborboden-Oberfläche
Gewicht: ca. 2,5 to.

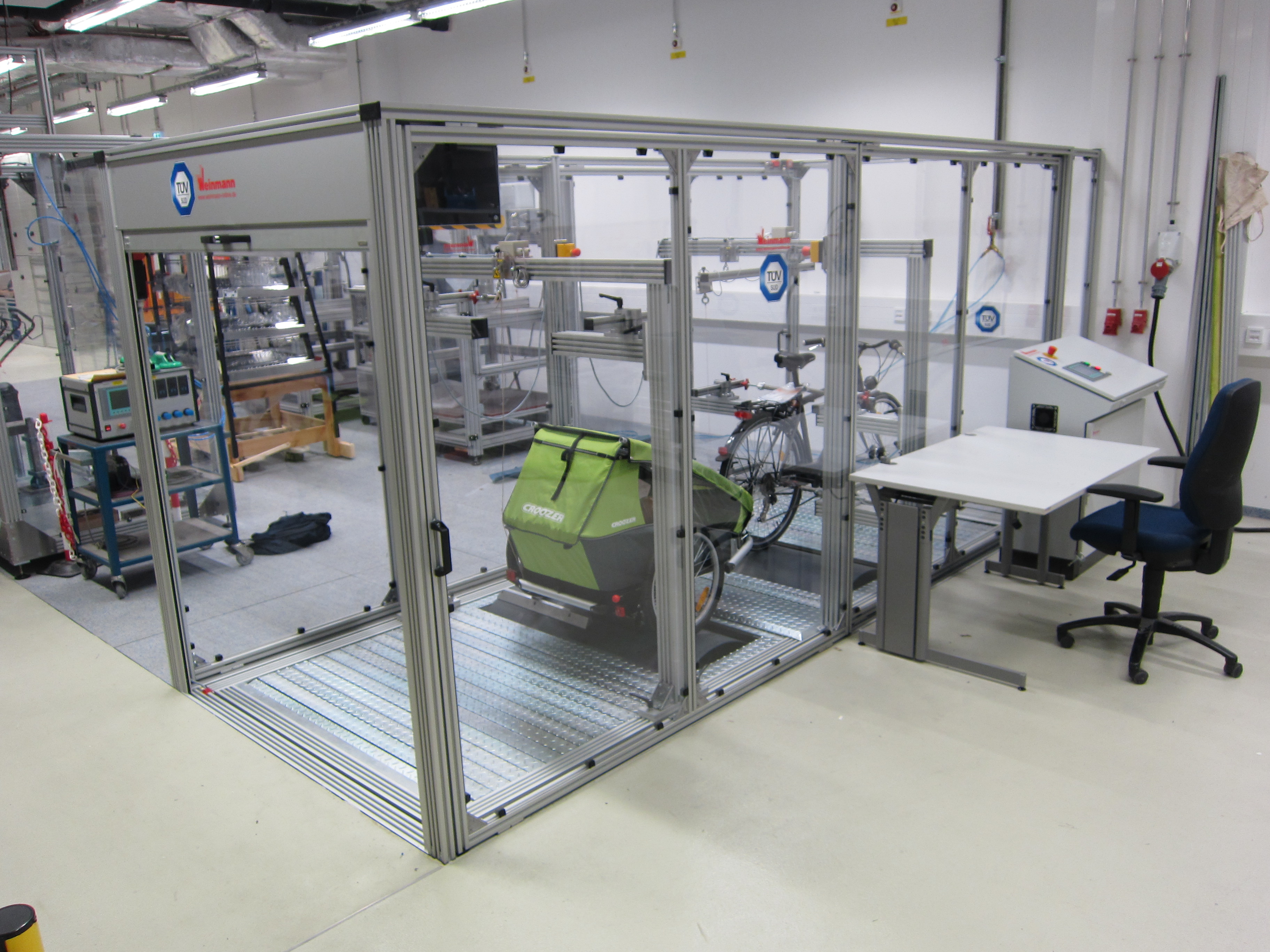

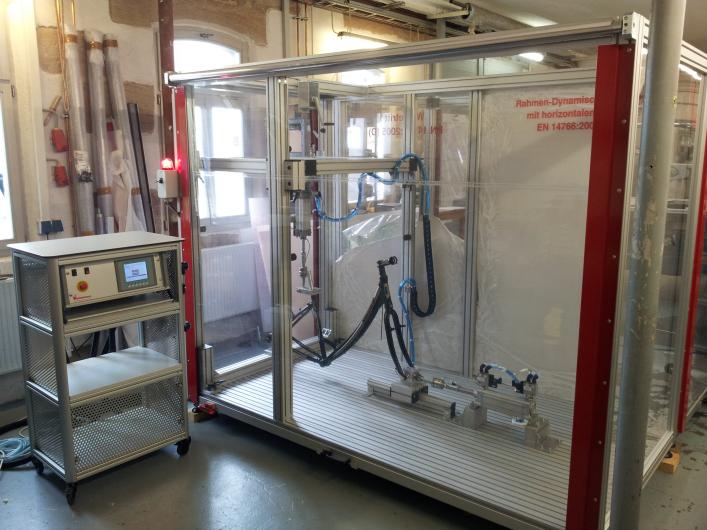

Es können Prüfungen nach ISO 4210-4 bei konstanter Prüfgeschwindigkeit mit dem Prüfstand durchgeführt werden.
Der Prüfstand ist komplett aufgebaut inklusive aller erforderlichen Messtechnik und einer Edelstahlwanne mit Anschlussmöglichkeiten an das Abflussnetz des Gebäudes.
Simulation der Testgeschwindigkeit von 12,5 km/h (optional 16 und 24 km/h) inkl. Fahrtwindsimulation.
Inklusive aller Gewichte und Befestigungen für verschiedene Prüfmuster.
Antriebstrommel mit Normasphalt-Beschichtung.
Inkl. Handbremsenbetätiger sowie Rückrittbremsenbetätiger pneumatisch mit Kraftzelle.
Prüfstand inklusive Sicherheitseinhausung mit Schiebetür-Zugang und Sicherheitsschalter.

Technische Daten:
- Spannung 400 V / 32 A
- inkl. PC-gestützter Messtechnik zur Auswertung der Prüfung
- Basierend auf unserer Standardsoftware DASYLab
- Druckluft 6 bar
- Frischwasser 4 bar 1/2"-Anschluss
- Abwasseranschluss ø50mm
- Maximale Prüflingsabmessungen:
Radstand: max. 2.400 mm
Länge: max. 3.060 mm
- Abmessungen:
Bodengrube: 5,4m x 2,9m x 0,7m
Prüfstand: 3,8m x 1,3m x 2,4m
Schutzeinhausung Höhe ab Prüflaborboden zur Raumdecke 4,10m x 1,3m x 2,20m
incl. Polycarbonat Scheiben und Türen

Erforderlicher Aufstellungsort ist eine Bodengrube mit einer Tiefe von 700 mm

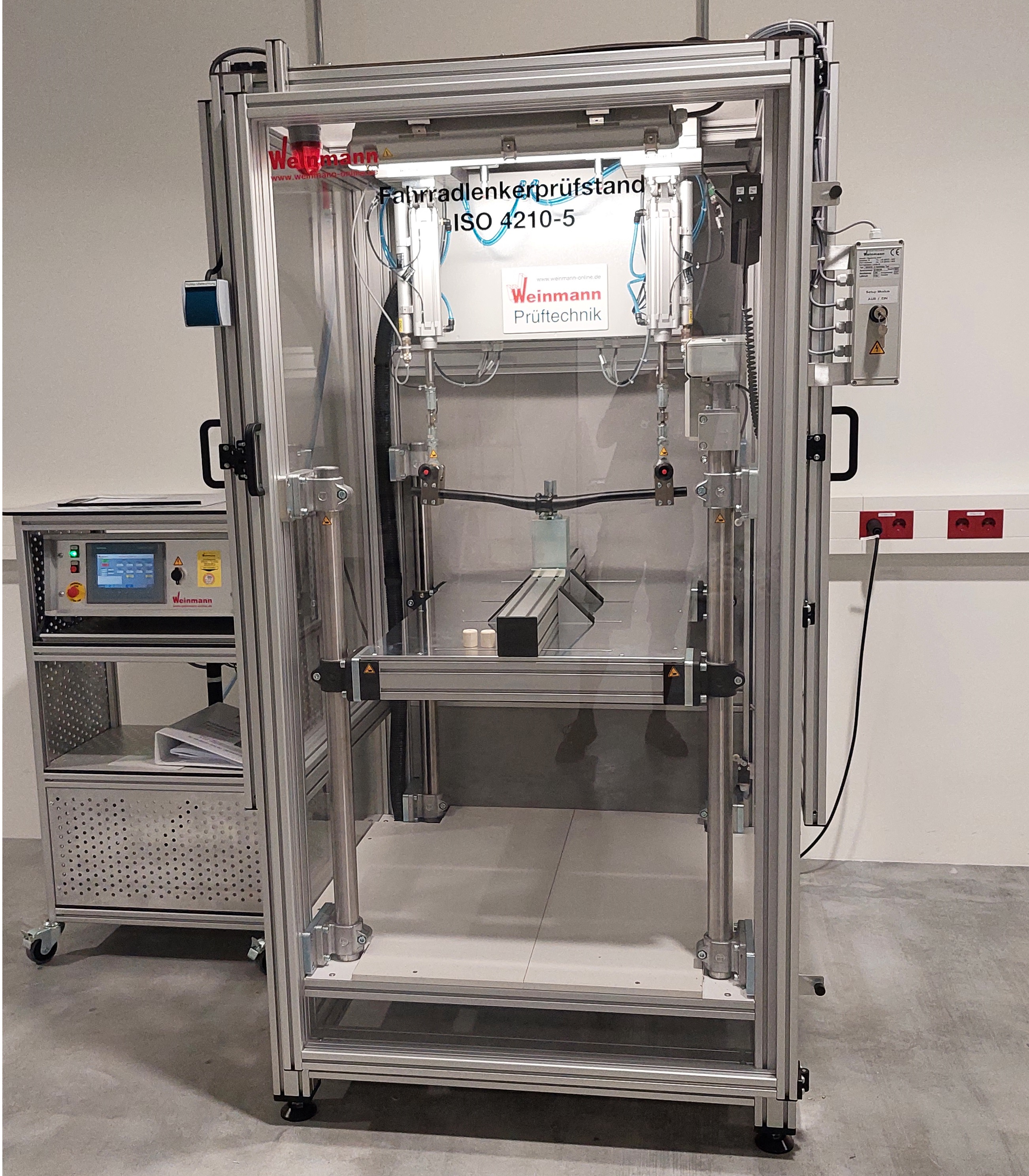

Grundrahmen aus stabilem Aluminiumprofil mit Befestigungsadaptern für die Belastungsachsen.
Abmessungen ca. 1.250 x 1.300 mm x ca. 2.150 mm Höhe
Ausgeführt als Portalaufbau mit einstellbaren Aufnahmen für den Prüfling.

Mit Sicherheits-Schutzeinhausung aus bruchsicherem, durchsichtigen Polycarbonat-Scheiben und Schutztüren geschlossen.
Alle Türen sind über Sicherheitsendschalter überwacht.
Schutzeinhausung ist auch Lärmschutz, da die Lenkerprüfung sehr geräuschintensiv ist. Optional ist eine weitere Schalldämmung möglich.

Der Prüfstand enthält einen höhenverstellbaren Prüftisch mit zwei pneumatisch kraftgeregelten Belastungsachsen, an welche Kraftmesszellen (HBK) zur Ist-Kraft Rückführung angebracht sind. Mit diesen Belastungsachsen kann die Standard-Lenkerprüfung nach ISO 4210 durchgeführt werden. Eine Prüfung um 45° Krafteinleitung ist NICHT möglich.

Inkl. ein Stück Lenkeraufnahme für Ahead-Vorbauten (Gabelschaftsimulation), sowie zwei Krafteinleitungsadapter ø22 mm.
Weitere Adapter zusätzlich optional lieferbar.

Lieferung mit programmierbarer Prüfstandsteuerung Typ Siemens Simatic S7 incl. Touch Screen Panel und Kraftmessung für zwei Pneumatikachsen.
Druckregelventile und Steuerventile sind enthalten.
Inklusive 2 Stück Wegmesssysteme mit Maximalwegmessung.
Prüfzyklen und Maximalverbiegung führen zum Stillsetzen der Prüfung mit Meldung.
Das Kraft- und Wegsignal steht an der Steuerung als Analogausgang für eine externe Aufzeichnung zur Verfügung.
Optional können wir auch eine entsprechende PC Messtechnik anbieten falls gewünscht.
Alle Pneumatikventile sind über Schalldämpfer geführt und somit geräuschgedämpft.

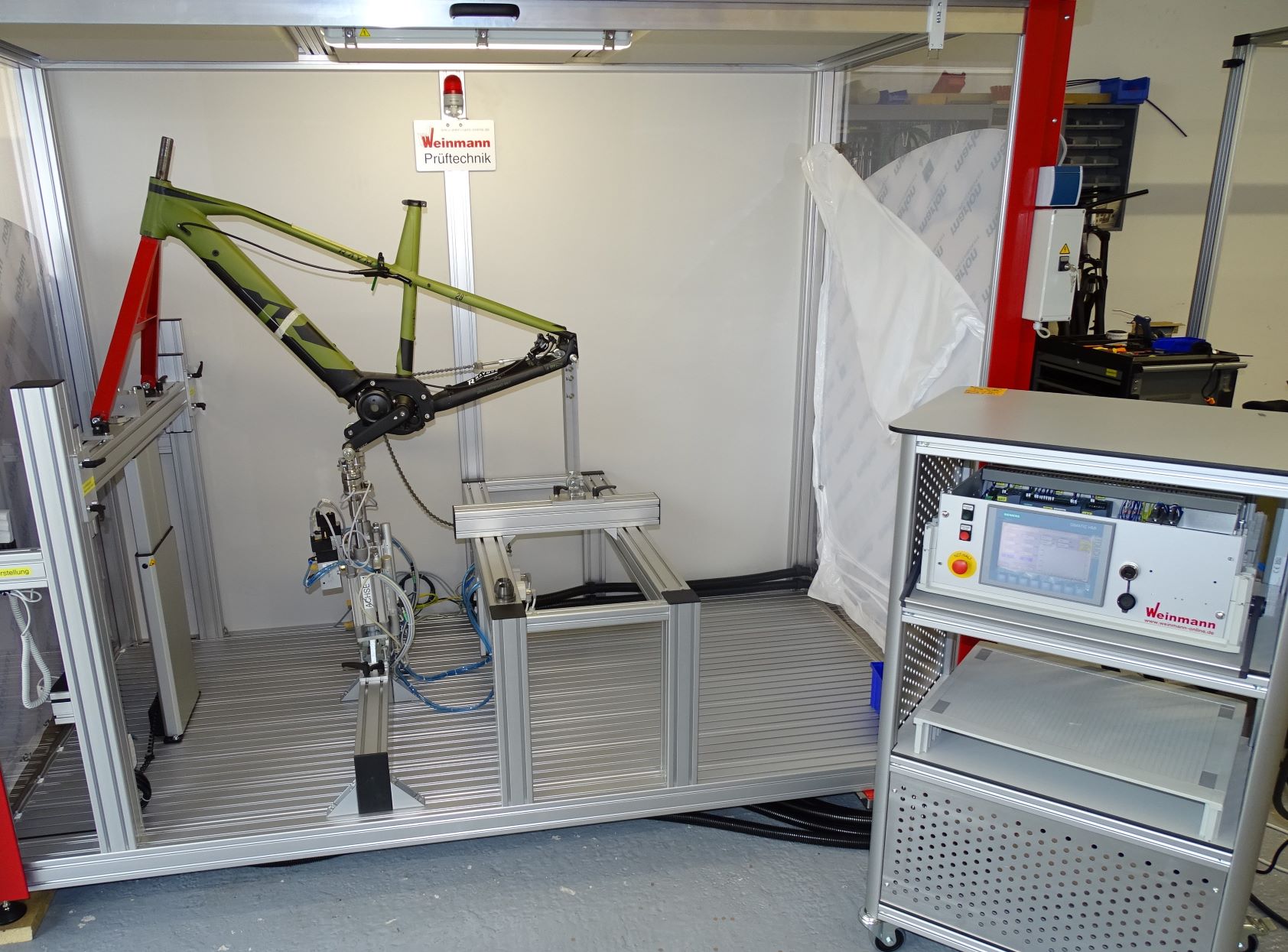

Dynamischer Prüfstand pedalierende Kräfte, ausgestattet mit Sicherheitseinhausung.
Prüfstand entspricht den europ. Maschinenrichtlinien.
Optimale Zugänglichkeit über den patentierten Weinmann Safety Rollo®.
(2,50 m maximal) ohne begrenzende Türen.

- Testzyklen frei einstellbar 0 - 999.999.
- ideal geeignet zur Material- und Kostenoptimierung.
- Prüfstandrahmen aus solidem, hochfestem Aluminiumprofil.
- dynamische Rahmenprüfung über 100.000 Zyklen je nach Radtyp und Norm.
- Prüfkraft frei einstellbar 0 - 1600 N, gemessen über HBK Hochpräzisionskraftmesskette.
- Zwei Durchbiegungssensoren, die am Zylinder der Ladeachse installiert werden sollen.
- Der Durchbiegungswert wird als Grenzwert verwendet, um den Test zu stoppen, wenn die Durchbiegung zu groß ist. Wert am Steuerungssystem programmierbar.
- Lieferung mit programmierbarer Prüfstandsteuerung Typ Siemens Simatic S7 incl. Touch Screen Panel. Druckregelventile und Steuerventile sind enthalten.
- Prüfzyklen und Brucherkennung führen zum Stillsetzen der Prüfung mit Meldung.
- Das Kraftsignal steht an der Steuerung als Analogausgang für eine externe Aufzeichnung zur Verfügung.
- Inklusive Dummygabel mit Gabelschaft-Gewinde 1-1/8" x 26 tpi

LxBxH: 2.500 mm x 1.285 mm x ca. 2.100 mm Höhe
